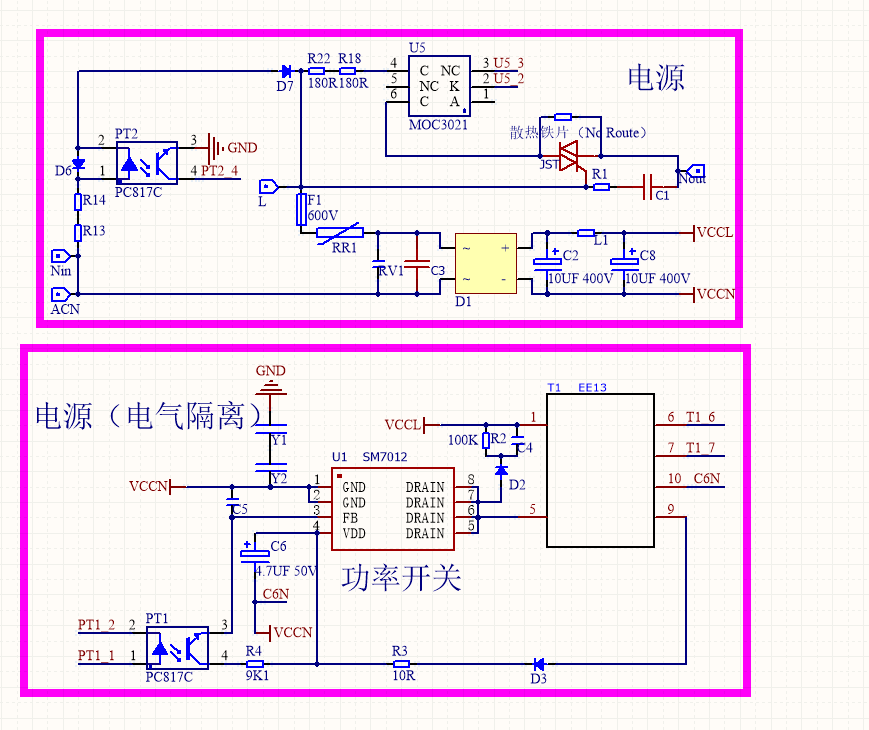

AC/DC PWM 功率开关 是一种用于电源管理的技术或器件，主要用于将交流电（AC）转换为直流电（DC），并通过 脉宽调制（PWM, Pulse Width Modulation） 技术来控制输出电压或电流。
如果输入的是直流，那就是转换电压的作用
功率开关+EE13电源变压器可能是实现电气隔离
核心原理是 通过磁场的电磁感应传递能量，而非直接电连接。
电源变压器使得AC👉AC，升压或者降压
EE13出来的接一个肖特基二极管实现整流成直流供电
MOC3021 是一种 光耦隔离器（Optocoupler），主要用于实现 电气隔离 和 信号传输。以下是它在电路中的具体作用：
- 电气隔离
MOC3021 的输入端（LED）和输出端（光敏晶体管）之间通过光信号传递信息，无直接电气连接。
这种隔离可以防止高压电路（如主电源部分）对低压控制电路（如微控制器或逻辑电路）的干扰，提高系统的安全性和稳定性。 - 信号传输
当输入端（LED）接收到电信号时，它会发光，输出端（光敏晶体管）接收到光信号后转换为电信号。
这种光信号传递方式确保了信号的可靠传输，同时避免了电气噪声的干扰。
PC817C光耦，隔离和保护功能较强，MOC3021更偏向于控制

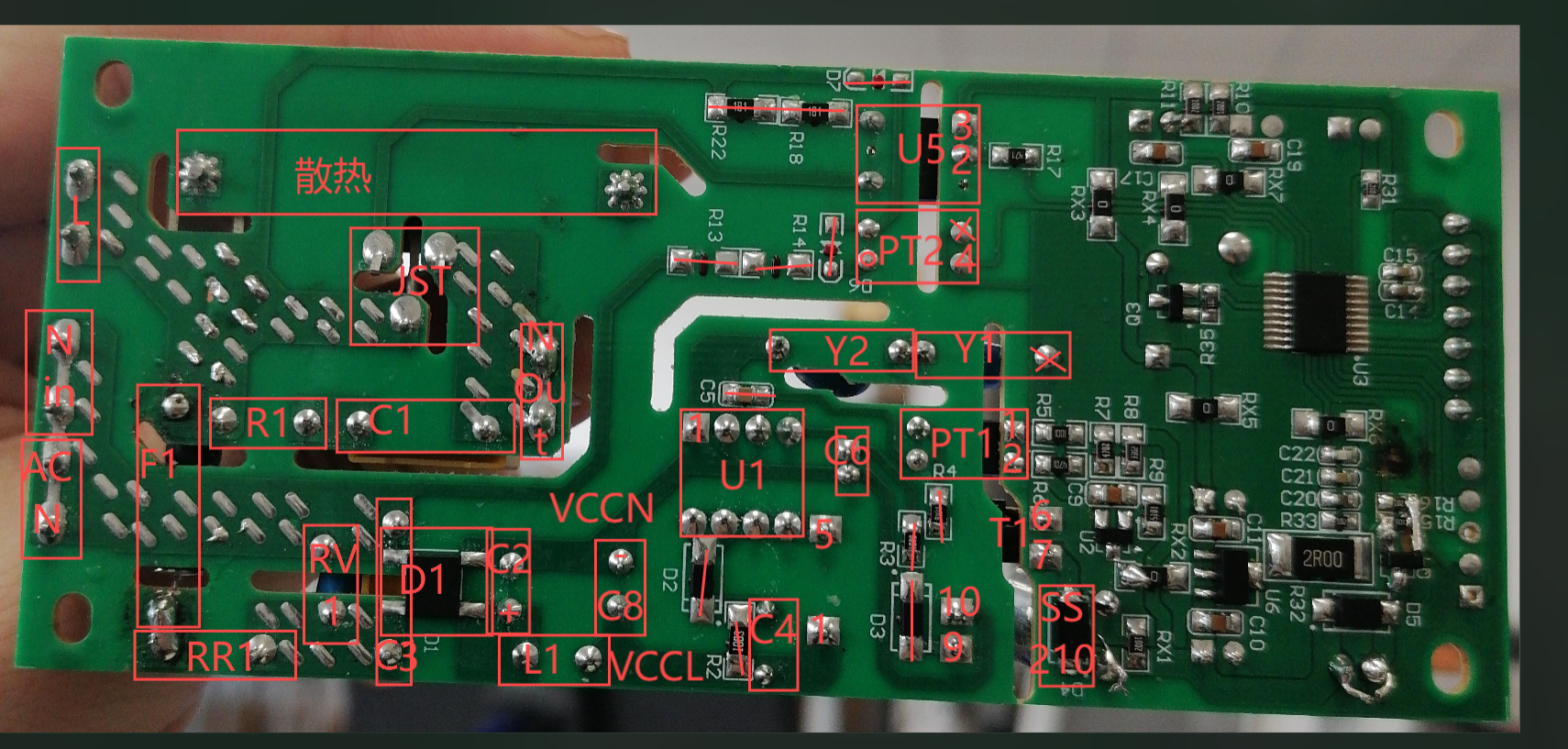

元器件位置和电路板对不上的时候（抄板，直接抄原理图，功能分块），记得使用mirror
抄板子头大了
在保险丝后面添加NTC（负温度系数热敏电阻）的主要作用是通过抑制电路启动时的浪涌电流，保护后级元件并提高系统可靠性。以下是具体分析：
核心作用：抑制浪涌电流
浪涌电流的产生
当设备（如开关电源、电机、大容量电容电路）通电瞬间，后级电容充电或感性负载启动会产生远高于正常工作电流的瞬时大电流（浪涌电流）。这种电流可能导致：
保险丝误熔断（即使未过载）。
整流桥、电解电容等元件因瞬时冲击而损坏。
NTC的工作机制
常温高阻态：NTC在常温下电阻较高，通电时能有效限制浪涌电流。
升温降阻：电流通过时，NTC因自身发热导致电阻迅速下降，最终以低阻态维持电路正常工作，减少功率损耗。
VCDRG这种接口不知道有什么用可以看线路，接到芯片上大概率就是烧录程序的
原理图更新到pcb的时候，要确保原理图只有一个，否则会全部导入
R0805是指他的长和宽（英寸）
